Открытое акционерное общество "Кулон" – правопреемник Ленинградского завода "Радиокерамика", основанного в 1948 году, — сегодня наиболее крупный в России завод по производству керамических конденсаторов. У предприятия большой опыт работы на рынке и богатые традиции производства. Успешно преодолев трудности развития, ОАО "Кулон" полностью готово к решению новых задач по удовлетворению спроса потребителей на пассивные элементы радиоэлектронной аппаратуры. И не только готово, но и успешно их решает.
ОАО "Кулон" специализируется на выпуске керамических конденсаторов постоянной емкости и проходных фильтров специального (для Гособоронзаказа) и народно-хозяйственного назначения, в том числе:
универсальных серий многослойных керамических конденсаторов К10-17, К10-47, К10-50, К10-79, К10-54 (дисковой конструкции) емкостью от 0,47 пФ до 100 мкФ с номинальным напряжением в диапазоне 10–500 В, подразделяемых на девять групп по температурной стабильности;
многослойных конденсаторов специального назначения К10-42, К10-57 емкостью 1–1000 пФ, предназначенных для работы в СВЧ- и УВЧ-диапазонах частот и отличающихся высокой плотностью и низкими диэлектрическими потерями;
керамических конденсаторов трубчатой конструкции ТК и К10-51К, применяемых как помехоподавляющие элементы аппаратуры;
проходных фильтров Б7-2, Б14, Б23А, Б23Б, Б24, Б28, Б29, созданных на основе емкостных элементов указанных конструкций и предназначенных для подавления высокочастотных помех в аппаратуре.
Для изготовления многослойных керамических конденсаторов (рис.1а) и проходных фильтров (рис.1б) с использованием трубчатых и дисковых керамических заготовок по полному технологическому циклу ОАО "Кулон" располагает полным набором высокопроизводительного специального технологического оборудования и оснастки. На многих операциях используется оборудование, не уступающее по точности настройки установкам передовых зарубежных фирм. На предприятии реализованы и постоянно совершенствуются следующие современные технологические процессы:
изготовление и контроль тонкодисперсных порошковых композиций, служащих основой диэлектрика конденсаторов и фильтров;
оформление трубчатых керамических заготовок методом горячего литья и пластинчатых заготовок методом экструзии;
приготовление керамических шликеров на основе поливинилбутиральной связки и отливка керамических пленок толщиной от 18 мкм;
сборка групповых пакетов многослойных конденсаторов с использованием сеткотрафаретной печати электродов (на рис.2 изображена рубка групповых пакетов конденсаторов на заготовки);
обжиг керамических заготовок в туннельных электрических печах непрерывного действия, а также в современной камерной печи с низким градиентом температуры (рис.3);
металлизация контактных торцов серебросодержащими пастами, в том числе высокопроизводительным групповым методом, с последующим облуживанием торцов, либо припайкой проволочных выводов;
заливка заготовок эпоксидными компаундами или "окукливание" порошковыми композициями с целью обеспечения работоспособности изделий в условиях влажного тропического климата;
поштучная маркировка деталей офсетным способом и лазером;
100%-ное измерение электрических характеристик изделий перед отгрузкой потребителю.
Вся продукция, выпускаемая предприятием, соответствует стандартам качества и подтверждена соответствующими лицензиями и сертификатами. В ОАО "Кулон" реализована система менеджмента качества на основе стандартов серии ИСО 9000. Предприятие аттестовано и ежегодно успешно подтверждает свои права на разработку и выпуск продукции в системе "Военэлектронсерт".

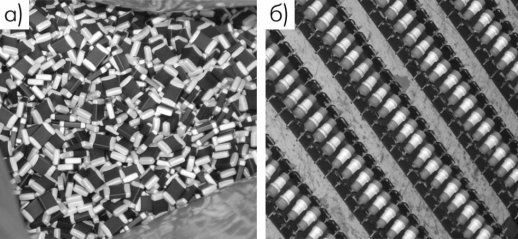

Рис.1. Заготовки конденсаторов (а) и фильтров (б)
Среди постоянных заказчиков ОАО "Кулон" более 800 предприятий. Свыше 400 компаний и частных лиц периодически закупают высококачественную продукцию фирмы. Предприятие располагает всеми условиями для дальнейшего совершенствования технологии и повышения качества своих изделий в соответствии с любыми требованиями заказчиков. Стремясь к наиболее полному выполнению этих требований, специалисты ОАО "Кулон" проводят работы по расширению характеристик выпускаемых изделий, разработке и освоению новой продукции. К числу работ, выполненных за последние годы, относятся следующие:
модернизация изделий базовых серий за счет введения новых групп по температурной стабильности, новых габаритов, соответствующих требованиям МЭК и принятых зарубежными производителями, а также расширение диапазона рабочего напряжения конденсаторов;
участие в разработке и освоении выпуска конденсаторов нового поколения К10-79, являющихся аналогами изделий компании Murata Manufacturing;
внедрение нового технологического процесса гальванического лужения торцов безвыводных конденсаторов с никель-барьерным подслоем, что позволило существенно улучшить экплуатационные характеристики изделий (паяемость и стойкость к растворению серебра в припое при монтаже);
возобновление производства конденсаторов К10-51К (проходные трубчатые, специального назначения);
разработка новых фильтров категории качества "ВП": Б28 – миниатюрные фильтры-контакты для соединителей и фильтры Б29 в металлическом корпусе .
Рассмотрим подробнее новые фильтры ОАО "Кулон".

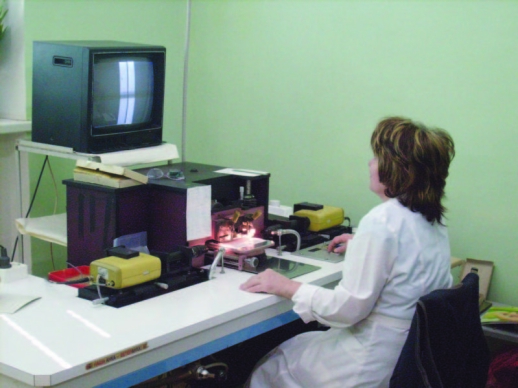

Рис.2. Рубка групповых пакетов конденсаторов на заготовки
Фильтр Б28 (АЖЯР.431145.004 ТУ) – малогабаритный керамический проходной миниатюрный фильтр нижних частот, выпускаемый для специальной радиоэлектронной аппаратуры, в том числе в составе электрических соединителей. Может заменять импортные аналоги. Фильтр предназначен для подавления высокочастотных помех в диапазоне частот 0,7–10000 МГц в цепях постоянного и переменного токов, а также в импульсных режимах. Выпускается в защищенном неизолированном или в незащищенном исполнении. Фильтр варианта "а" имеет проволочный проходной выход (рис.4а), фильтр варианта "б" (для соединителей) – проходной вывод-контакт (рис.4б). По электрической схеме фильтр Б28 выпускают вида 1 (фильтр С-типа, рис.4в) и вида 4 (фильтр Pi-типа, рис.4г) Размеры керамических проходных миниатюрных фильтров Б28 в соответствии с их номинальной емкостью приведены в табл.1.
Рис.3. Участок обжига заготовок
Основные характеристики фильтров Б28 групп температурной стабильности M1500, Н50 и Н90 следующие:
Номинальная емкость, пФ……………….............47–10000
Номинальное напряжение, В……………............250 (М1500), 100 (Н50, Н90)
Номинальный ток, А…………………….................4
Индуктивность между выводами
1–2 фильтров, мкГн, мин. …………………..........0,04 для фильтров Pi-типа
Для фильтров С-типа не нормируется
Вносимое затухание фильтров, дБ………........до 70
Фильтр Б29 (АЖЯР.431145.002 ТУ) – керамический проходной фильтр в металлическом корпусе, предназначенный для подавления высокочастотных помех в диапазоне частот 10 кГц – 10000 МГц в цепях постоянного и переменного тока и в импульсных устройствах. Разработан для замены фильтра Б29Б и импортных аналогов. Защищенный неизолированный, климатическое исполнение В. Основные достоинства – малые габариты и масса, повышенная прочность корпуса и расширенная шкала емкостей. Размеры и масса керамическихпроходных фильтров Б29 приведены в табл.2. Конструкция фильтров Б29 показана на рис.5а, их электрические схемы на рис.5б и в соответственно.

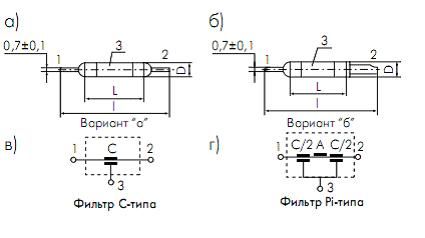

Рис.4. Конструкция (а, б) и электрические схемы (в, г) фильтров Б28 вида 1 (С-тип) и вида 4 (Pi-тип)
Основные характеристики фильтров Б29
Номинальная емкость, мкФ………………................0,015 – 22
Номинальное напряжение, В…………….................50 и 250 (Н90)
500 (Н50)
Номинальный ток, А……………………......................10; 25
Индуктивность между выводами 1–2 фильтров, мкГн, мин.
для фильтров с Iном = 10 А……………...............0,05
для фильтров с Iном = 25 А……………...............Не нормируется
Вносимое затухание фильтров, дБ………..............До 70

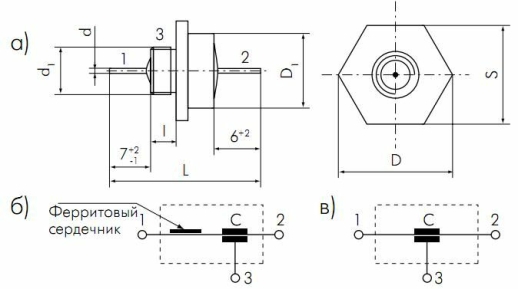

Рис.5. Конструкция (а) и электрическая схема фильтров Б29 на номинальный ток 10 А (б) и 25 А (в)
ОАО "Кулон" не останавливается на достигнутом, продолжая совершенствовать характеристики и качество выпускаемых изделий. Мы всегда готовы предложить нашим потребителям новые решения и разработки.
