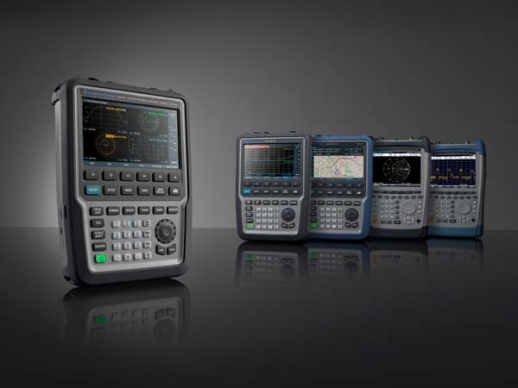

Новый продукт компании Rohde & Schwarz – полноценный двухпортовый портативный анализатор цепей R&S ZNH с функциями анализа АФТ/антенн и измерения полной матрицы S-параметров. Обе эти функции доступны в базовом исполнении. R&S ZNH прост в управлении, легко конфигурируемый и компактный прибор, идеально подходящий для полевых испытаний.
© Rohde & Schwarz
R&S ZNH - портативный векторный анализатор цепей, который позволяет определить неисправные ВЧ кабели и компоненты коммуникационных систем. Также с помощью R&S ZNH можно измерять СВЧ-компоненты в лабораторных и полевых условиях до 26,5 ГГц. R&S ZNH является образцовым прибором при решении стандартных измерительных задач, таких как анализ кабелей и антенн и полные двухпортовый измерения S-параметров. В анализатор встроены ступенчатые аттенюаторы приёмника на обоих измерительных портах, что предотвращает их от возможной перегрузки. Архитектура R&S ZNH с четырьмя приёмниками поддерживает методику калибровки с неизвестной перемычкой (UOSM). Лучшие в своём классе ВЧ-характеристики и особенности анализатора, такие как низкие шумы трассы (0,0025 СКЗ), 100 дБ динамического диапазона, выходная мощности в 0 дБм и 16001 измерительная точка делают R&S ZNH идеальным решением для запуска и обслуживания систем связи и исследования СВЧ-компонентов.
Дополнительные опции R&S ZNH, такие как измерение мощности, импульсные измерения, измерение абсолютных значений мощности и их отношений позволяют выполнять работы, связанные с обслуживанием и ремонтом радарных или спутниковых систем. Эти возможности открываются в анализаторе цепей вводом специального цифрового ключа, который может ввести сам пользователь.
Вес анализатора всего 3 кг., небольшой размер, отсутствие активного охлаждения, долгое время работы от батареи и удобные в использовании, даже в перчатках, клавиши прибора делают R&S ZNH идеальным прибором для работы в полевых условиях. 7 дюймовый multi-touch экран работает с поддержкой жестов схожих с управлением современными смартфонами, что уменьшает время работы и интуитивно повышает скорость привыкания к интерфейсу прибора. Также в анализаторе есть функция помощника настройки и конфигурации измерительной установки. Бесплатное ПО InstrumentView и MobileView позволяет немедленно передать полученную информацию в полевых условиях в лабораторию для одновременного анализа.
Помимо всего этого, портативный анализатор R&S ZNH отлично подходит для конструкторских бюро, производственных линий и учебных заведений с ограниченным бюджетом и нехваткой места для размещения прибора при измерении таких компонентов как фильтры, усилители, ВЧ-кабели, адаптеры и антенны.
